東莞綠志島焊錫今天為大家講解下怎樣設定焊錫膏回流溫度曲線

了解過焊錫的朋友們都知道正確的溫度曲線將保證高品質的焊接錫點，在使用表面貼裝元件的印刷電路板(PCB)裝配中，要得到優質的焊點，一條優化的回流溫度曲線是重要的因素之一，溫度曲線是施加于電路裝配上的溫度對時間的函數，當在平面作圖時回流過程中在任何給定的時間上，代表PCB上一個特定點上的溫度形成一條曲線，那么怎樣設定焊錫膏回流溫度曲線？

   在開始作無鉛錫膏曲線步驟之前，需要下列設備和輔助工具：溫度曲線儀、熱電偶、將熱電偶附著于PCB的工具和錫膏參數表。可從大多數主要的電子工具供應商買到溫度曲線附件工具箱，這工具箱使得作曲線方便，因為它包含全部所需的附件(除了曲線儀本身)。

  現在許多回流焊機器包括了一個板上測溫儀，甚至一些較小的、便宜的臺面式爐子，測溫儀一般分為兩類：實時測溫儀，即時傳送溫度/時間數據和作出圖形；而另一種測溫儀采樣儲存數據然后上載到計算機。

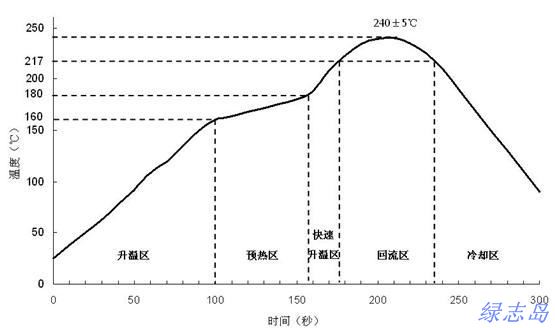

焊錫膏回流溫度曲線設定

設定焊焊膏回流溫度曲線其中關鍵的是傳送帶速度和每個區的溫度設定，帶速決定機板暴露在每個區所設定的溫度下的持續時間，增加持續時間可以允許更多時間使電路裝配接近該區的溫度設定，每個區所花的持續時間總和決定總共的處理時間，每個區的溫度設定影響PCB的溫度上升速度，高溫在PCB與區的溫度之間產生一個較大的溫差，增加區的設定溫度允許機板更快地達到給定溫度，因此必須作出一個圖形來決定PCB的溫度曲線。

  了解了焊錫膏回流溫度曲線的工具和設定焊錫膏回流溫度曲線的標準之后，是不是感覺焊錫工作也是很容易的，做什么事情掌握一定的方式方法和技巧，可以讓事情事半功倍，希望東莞綠志島焊錫分享的這些可以幫到大家。

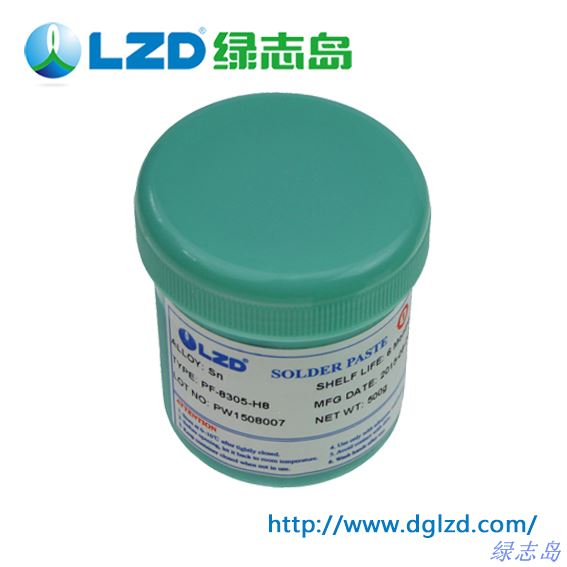

東莞市綠志島金屬有限公司【綠志島焊錫廠】擁有完整的生產體系，生產、直銷焊錫膏，焊錫絲，焊錫線，焊錫條，無鉛焊錫條，無鉛焊錫絲，無鉛焊錫線，助焊劑,化工原料等產品.
